Gruppo di pressurizzazione automatico per applicazioni domestiche e delle piccole irrigazioni, compatto, silenzioso, ecologico, ad alto rendimento, consumo e manutenzione ridotti.

AUTOMATIC, HYDRAULIC PRESSURE GROUP, FOR HOME-USE AND SMALL IRRIGATION. COMPACT, NOISELESS, ECHOLOGICAL, HIGHLY EFFICIENT, REDUCED POWER AND CONSUMPTION, LITTLE MAINTENANCE REQUIRED.

IL S'AGIT D'UN GROUPE DE PRESSURISATION AUTOMATIQUE POUR DES APPLICATIONS DOMESTIQUES ET DE PETITES IRRIGATIONS. IL EST COMPACT, SILENCIEUX, ECOLOGIQUE ET SON RENDEMENT EST TRES ELEVE, LA CONSOMMATION ET SON ENTRETIEN SONT REDUITS.

AUTOMATISCHE DRUCKREGELGRUPPE FURE DEN HAUSHALT UND DIE BERIESELUNG VON KLEINEN FLACHENE. KOMPAKT GERAEUSCHARM, UMWELTVERTRAEGLICH, HOCHLEISTUNGSFAEHIG, GERINGER VERBRAUCH UND WARTUNGSARM.



MODELLI/MODELS TECNOJET/GARDENJET
DIFFUSORE/DIFFUSER NORYL
CASSA MOTORE/MOTOR FRAME ALUMINIUM
FLANGIA/ENDSHIELD ALUMINIUM
ALBERO/SHAFT ACCIAIO/STEEL
CONDENS.AVV./STARTING CAPACITOR SEMPRE INSERITO/ALWAYS OPERATING
TENUTA/WATERTIGHT GRAFITE CERAMICA/CERAMIC GRAPHITE
GIRANTE/IMPELLER NORYL
BOCCOLA/BUSHING ACCIAIO INOX/INOX STEEL
VITERIE/FITTINGS ACCIAIO/STEEL
MEMBRANA NBR GOMMA ALIMENTARE/NBR RUBBER
CAVI/CABLES H05RNF SCHUKO
SERBATOIO/TANK

12L - 24L

 ACCIAIO VERNICIATO OPPURE INOX

INOX OR STEEL



tj12manico.jpg (31788 byte) tj24inox.jpg (27973 byte) tj12lt.jpg (35123 byte) tj24lt.jpg (26206 byte) gdp.jpg (43637 byte)

MODELLI/ MODELS WATTS AMPERE VOLTS* PORTATA/ CAPACITY
L/MIN		 PREVAL./ TOTAL HEAD
M		 DIAM. TEMP PROTEZIONE/ PROTECTION CLASSE ISOLAM./ INSULATION CLASS
MANDATA/ DISCHARGE ASPIRAZ./ SUCTION
T-JET 800 800 3,4 230 50Hz 8-48-58-92 27-21-16 1''G. 1''G. 35° C IP 44 F
T-JET 1100 1100 4,7 230 50Hz 8-42-58-92 38-30-25-7 1''G. 1''G. 35° C IP 44 F
T-JET 1500 1500 6,6 230 50Hz 8-42-58-92 50-40-33-9 1''G. 1''G. 35° C IP 44 F

*VERSIONE TRIFASE DISPONIBILE SU RICHIESTA - TRIPHASE VERSION AVAILABLE ON REQUEST

GRUPPO DI PRESSIONE - WATER PRESSURE BOOSTER GROUP


N.VASI

 2 3 4

LT.

 48 72 96
TIPO POTENZA MOTORE INSTALLATA TENSIONE MAX CORRENTE ASSORBITA

NUMERO DI APPARTAMENTI


CON 2 SERVIZI A PASSO RAPIDO   0 0 0 1 1 2 3
CON 1 SERVIZIO A PASSO RAPIDO   0 1 2 3 4 5 7
  HP KW TRI FASE 230 ÷ 400V MONO FASE 220 ÷ 240V A 3~ 400V A 1~  CON 2 SERVIZI A CASSETTA 1 2 4 5 6 9 12 18
CON 1 SERVIZIO A CASSETTA 2 3 6 8 10 15 20 30
PORTATA L/MIN 42 66 83 100 116 133 150 183
PORTATA MC/H 2,5 3,96 4,98 6 6,96 7,98 9 10,98

ALTEZZA EDIFICIO IN METRI
GP 1100 1,5 1,1 . . 2,6 10,6   27 24 17 11
GP 1500 2 1,5 . . 3 8,8   36 31 25 18

NB. i valori espressi in tabella si riferiscono al gruppo con tutte le pompe in funzione e con serbatoio
 di prima raccolta allo stesso livello del collettore di aspirazione (sotto battente) e valore delle perdite
di carico corrispondente a circa il 10% della portata totale del gruppo.
L'altezza dell'edificio riportato in tabella è già comprensiva della pressione residua al punto di prelievo
più alto di circa 1,5 atmosfere.

FUNZIONAMENTO SILENZIOSO
25 dB   bisbiglio
45 dB   frigorifero
60 dB   normale conversazione
66 - 71 dB   TECNOJET
80 dB   lavatrice
85 dB   rumore medio di una
 fabbrica
105 dB   elicottero
120 dB   aereo a
 propulsione
140 dB   motore jet

ALCUNI SETTORI DI APPLICAZIONE...

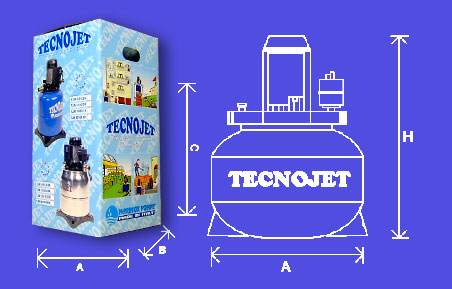

PESI E MISURE / WEIGHTS AND DIMENSIONS:

TIPO/MODEL POMPA/PUMP SCAT/BOX PESO/WEIGHT
AØ H A B C
mm mm mm mm mm Kg
TECNOJET 800 24 LITRI 280 615 290 290 650 12,7
TECNOJET 1100 24 LITRI 280 615 290 290 650 13,0
TECNOJET 1500 24 LITRI 280 615 290 290 650 13,3
TECNOJET 1100 24 LITRI INOX 290 590 290 290 650 13,0
INGOMBRO PALLET/PALLET DIMENSION: 90X120 cm H 215 cm
Q.TA' PER PALLET/Q.TY FOR PALLET: 36 pz/pcs
(3 PIANI/LAYERS DA/FOR 12 pz/pcs)



TIPO/MODEL POMPA/PUMP SCAT/BOX PESO/WEIGHT
AØ H A B C
mm mm mm mm mm Kg
TECNOJET 800 12 LITRI 280 450 290 290 450 12,0
TECNOJET 1100 12 LITRI 280 450 290 290 450 11,3
TECNOJET 1500 12 LITRI 280 450 290 290 450 12,6
INGOMBRO PALLET/PALLET DIMENSION: 90X120 cm H 200 cm
Q.TA' PER PALLET/Q.TY FOR PALLET: 48 pz/pcs
(4 PIANI/LAYERS DA/FOR 12 pz/pcs)



MODELLI
MODELS		 POMPA/PUMP PESO/WEIGHT
A B H
mm mm mm Kg
GRUPPO DI PRESSIONE 580 440 710 30,0
